超级链共识框架概览

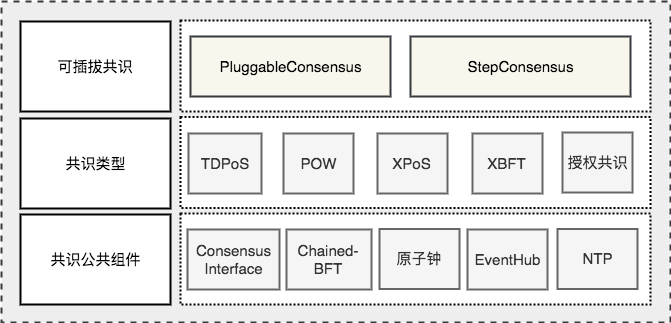

../../_images/consensus-1.png

上图是超级链共识模块的整体架构图，自底向上主要包括3层：

1. 共识公共组件层：该层主要是不同共识可以共用的组件，包括共识公共节点Consensus、Interface、Chained-BFT、GPS原子钟等，它可以为链提供底层的共识安全性保障；
2. 共识类型层：中间层为超级链以及支持或者即将支持的共识类型，主要包括TDPoS、Pow、授权共识等，基于底层的共识安全能力。在这一层，用户可以定义有自己特色的共识类型，如类似TDPoS这种选举机制的共识，也可以定义Stakeing等的相关逻辑；
3. 可插拔共识层：最上层是可插拔共识的运行态，包括Step Consensus 和Pluggable Consensus两个实例，该层主要负责维护了链从创建到当前高度的共识的所有升级历史。超级链的共识升级主要依赖系统的提案和投票机制，详情请查看 提案和投票机制文档

超级链共识矩阵

目前超级链主要支持了四种共识，总结如下:

共识算法名称

是否基于chained-BFT

确认效率

XPoA

是

3个区块后

XPoS

是

3个区块后

PoW

否

经验值

Single

否

当即确认

超级链共识主流程

超级链的是一个多链架构，其中单个链的主要逻辑在 core/xchaincore.go 文件中，其中与共识模块交互的函数主要有2个，分别是 Miner() 和 SendBlock() ：

  1. Miner(): 这个函数的主要功能有2点，首先判断自己是否为当前的矿工，当判断自己是矿工时需要进行区块打包。

  2. SendBlock(): 这个函数是节点收到区块时的核心处理逻辑，当节点收到一个区块时会调用共识模块的相关接口进行区块有效性的验证，当验证通过后会将区块写入到账本中。

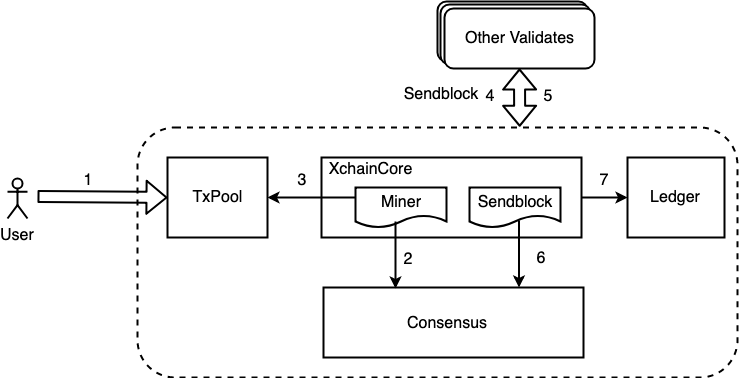

../../_images/consensus-2.png

超级链的共识整体流程如上图所示，主要包括7个步骤：

  1. 用户提交交易到网络，交易执行完后会进入未确认状态，并记录在交易的未确认列表中TxPool中;

  2. 节点的Miner流程通过访问Consensus模块判断自己是否为当前的矿工；

  3. 当节点判断自己是矿工时需要从TxPool中拉取交易并进行区块的打包；

  4. 当矿工完成打包后会将区块广播给其他的验证节点，同时会通过步骤7将区块写入到账本；

  5. 如果某个时刻其他节点判断自己是矿工，同样地会按照上述1-5流程进行区块打包，打包完后会将区块广播给该节点；

  6. 节点收到区块后，会调用consensus模块进行区块的有效性验证；

  7. 矿工打包完后或者验证节点收到一个有效的区块后，将区块写入账本；

接口介绍

整个共识框架主要有2套接口，分别是共识基础接口和共识安全接口，适用的场景不同。

场景一：用户希望定义自己的共识功能并独立负责共识安全；那么用户仅需要实现共识基础接口； 场景二：用户希望定义自己的共识功能，但是希望框架底层能帮助保证共识安全；那么用户需要实现共识基础接口和共识安全接口；

共识基础接口

共识基础接口是共识模块的核心接口，是与core模块交互的主要部分。其中最核心的部分主要是 CompeteMaster 和 CheckMinerMatch 两个。 CompeteMaster 是一个节点判断自己是否为主的主要逻辑， CheckMinerMatch 是节点收到一个区块验证其区块有效性的主要逻辑。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
// consensus/base/consensusinterface.go
type ConsensusInterface interface {
    Type() string
    Version() int64
    InitCurrent(block *pb.InternalBlock) error
    Configure(xlog log.Logger, cfg *config.NodeConfig, consCfg map[string]interface{},
        extParams map[string]interface{}) error
    CompeteMaster(height int64) (bool, bool)
    CheckMinerMatch(header *pb.Header, in *pb.InternalBlock) (bool, error)
    ProcessBeforeMiner(timestamp int64) (map[string]interface{}, bool)
    ProcessConfirmBlock(block *pb.InternalBlock) error
    GetCoreMiners() []*MinerInfo
    GetStatus() *ConsensusStatus
}

共识安全接口

共识安全接口是保证底层共识安全的核心接口，共识框架底层支持了 Hotstuff 算法的的高性能的共识安全模块 Chained-BFT 。暴露出了 PacemakerInterface 和 ExternalInterface 接口，其中 PacemakerInterface 是 Chained-BFT 的活性保证，此外为了扩展 Chained-BFT 安全模块能够应用于更多的仲裁类型， 底层 Chained-BFT 设计上不需要理解仲裁的具体内容，通过 ExternalInterface 会与外层的共识进行通信，接口的具体定义如下，更详细的内容可以参见 Chained-BFT 的介绍。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
// consensus/common/chainedbft/liveness/pacemaker_interface.go
// PacemakerInterface is the interface of Pacemaker. It responsible for generating a new round.
// We assume Pacemaker in all correct replicas will have synchronized leadership after GST.
// Safty is entirely decoupled from liveness by any potential instantiation of Packmaker.
// Different consensus have different pacemaker implement
type PacemakerInterface interface {
    // NextNewView sends new view msg to next leader
    // It used while leader changed.
    NextNewView(viewNum int64, proposer, preProposer string) error
    // NextNewProposal generate new proposal directly while the leader haven't changed.
    NextNewProposal(proposalID []byte, data interface{}) error
    // UpdateQCHigh update QuorumCert high of this node.
    //UpdateQCHigh() error
    // CurretQCHigh return current QuorumCert high of this node.
    CurrentQCHigh(proposalID []byte) (*pb.QuorumCert, error)
    // CurrentView return current vie of this node.
    CurrentView() int64
    // UpdateValidatorSet update the validator set of BFT
    UpdateValidatorSet(validators []*cons_base.CandidateInfo) error
}
// consensus/common/chainedbft/external/external_interface.go
// ExternalInterface is the interface that chainedbft can communicate with external interface
// external consensus need to implements this.
type ExternalInterface interface {
    // CallPreQc call external consensus for the PreQc with the given Qc
    //  PreQc is the the given QC's ProposalMsg's JustifyQC
    CallPreQc(*pb.QuorumCert) (*pb.QuorumCert, error)
    // CallProposalMsg call external consensus for the marshal format of proposalMsg's parent block
    CallPreProposalMsg([]byte) ([]byte, error)
    // CallPrePreProposalMsg call external consensus for the marshal format of proposalMsg's grandpa's block
    CallPrePreProposalMsg([]byte) ([]byte, error)
    // CallVerifyQc call external consensus for proposalMsg verify with the given QC
    CallVerifyQc(*pb.QuorumCert) (bool, error)
    // CallProposalMsgWithProposalID call  external consensus for proposalMsg  with the given ProposalID
    CallProposalMsgWithProposalID([]byte) ([]byte, error)
    // IsFirstProposal return true if current proposal is the first proposal of bft
    // First proposal could have empty or nil PreQC
    IsFirstProposal(*pb.QuorumCert) (bool, error)
}
